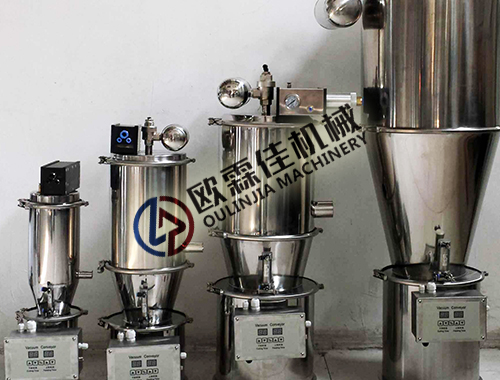

氣動真空上料機概述
氣動真空上料機是利用壓縮空氣通過真空發生器產生真空實現對物料的輸送,采用文丘里氣動真空發生器所產生的負壓將物料從一個地點通過軟連接管道輸送至另一個地點,整個輸送過程完全在密閉的狀態下完成,杜絕了粉塵對周邊環境、工作環境和操作人員所帶來的污染和傷害;該機不需要機械式真空泵,真空發生器產生的高真空,使被輸送的物料杜絕了分層現象,保證了混合物料成份的均勻性。

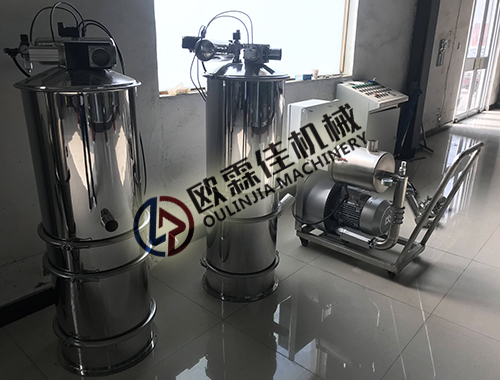

真空上料機由真空發生器、過濾器(多種可選)、壓縮空氣反吹裝置、氣動放料門裝置、真空料斗和不銹鋼可調吸料槍、輸送軟管等部件組成。
真空上料機主要用于輸送粉末和顆粒狀的物料,例如新材料粉末、醫藥粉末、化工粉料、金屬粉末、炸藥粉末、炸藥顆粒、膠囊、片劑、丸劑、小食品顆粒等;不適合輸送過于潮濕的、粘的、過重的物料。真空上料機可完全實現自動化控制,在0~30秒內自由選定吸放料時間,輸送量的大小主要取決于物料的特性、易流性、密度、粘稠度等;輸送距離:水平最遠10m左右、垂直最高10m左右 ,輸送量:40-10,000kgh可選 。該機是旋振篩、粉碎機、壓片機、包裝機、膠囊填充機、干法制粒機等機械自動上料的首選設備。
工作原理
氣動真空上料機在工作時,壓縮空氣進入真空發生器,同時料斗的放料門在氣缸推動下關閉,料斗中產生真空,真空上料機在真空下形成一股氣流,在這股氣流的作用下,被輸送的物料經管道被輸送到真空料斗中,一定時間后(上料時間,可調整)壓縮空氣被關閉,氣動真空泵無法產生真空,同時料斗的放料門在氣缸推動下開啟,真空上料機真空消失,物料從放料門自動落入受料設備中(如壓片機,包裝機等);一定時間后(放料時間,可調節),壓縮空氣重新啟動,真空發生器產生真空,放料門關閉,真空上料機再次加料,周而復始,物料被源源不斷地送入受料設備中。
對有料位控制的真空上料機,受料設備的料斗中物料通過料位控制器完成自動加料,當受料設備的料斗高于某一位置時,真空上料機停止加料;當料位低于某一位置時,真空上料機自動啟動,完成對受料設備的加料。
特點
1、輸送過程完全密閉,杜絕粉塵環境污染,同時減少環境及人員對物料的污染,提高潔凈度;
2、采用軟管或硬管輸送,占用空間小,能夠完成狹小空間的粉料輸送,使工作間空間美觀大方;
3、控制系統可以加裝料位控制,根據料位自動控制上料時間;
4、不受長短距離限制,可以在生產線上任意連接,同時大大降低人工勞動強度,提高工作效率;
5、物料輸送無殘留,特別適用于流動性能好的粉料,符合GMP標準;
6、可針對物料的不同做多方面設計,多種真空源設計,可設計負壓工作站。
7、是絕大部分粉體物料輸送方式的首選;
主要參數
