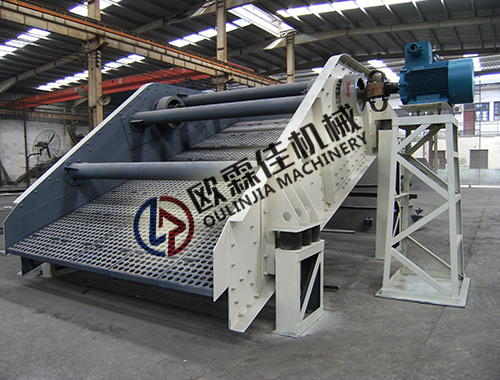

圓振動篩概述
圓振動篩是歐霖佳機械主營產品之一,圓振動篩是指物料在網面上做圓形向前運動,用于煤炭、冶金、礦山等部門作產品分級用,該圓振篩機處理能力強,篩分效率高,具有技術參數合理,結構強度、剛度高,運轉可靠,噪音小,維修方便等特點。
驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器,克服了萬向聯軸器易損壞的缺陷; 振動器采用塊偏心式結構,結構簡單;可配套選擇給料箱,給料箱的應用增加振動篩的有效篩分面積,同時延長進料端篩網使用壽命;傳動部分增加了中間過渡軸承座,中間過渡軸承座的應用有效保護了電機,延長了電機使用壽命。電動機安裝在篩框的左側,也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
結構和主要優點
圓振動篩結構:主要由篩箱、激振器、懸掛(或支承)裝置及電動機等組成。電動機經三角皮帶,帶動激振器主軸回轉,由于激振器上不平衡重物的離心慣性力作用,使篩箱獲振動。改變激振器偏心重,可獲得不同振幅。
主要優點
1、由于篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率。、
2、構造簡單、拆換篩面方便。
特點
1、結構新穎,技術參數先進,處理能力大,篩分效率;
2、采用振動電機作為激振源,使用維修方便;
3、采用彈簧鋼編織篩網或沖孔篩板,使用壽命長,不易堵孔;
4、采用橡膠隔振彈簧,壽命長、噪聲小、過共振區平穩等。
圓振動篩廣泛應用于煤炭、冶金、礦山、建材、交通、能源、化工等行業的產品分級。
型號標示
2 Y A H 18 36
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ └─────── 篩面長度(分米)
│ │ │ │ └───────── 篩面寬度(分米)
│ │ │ └─────────── 重型篩(輕型不注)
│ │ └──────────── 軸偏心(K:塊偏心)
│ └────────────── 圓運動
└─────────────── 雙層篩板(單層不注)

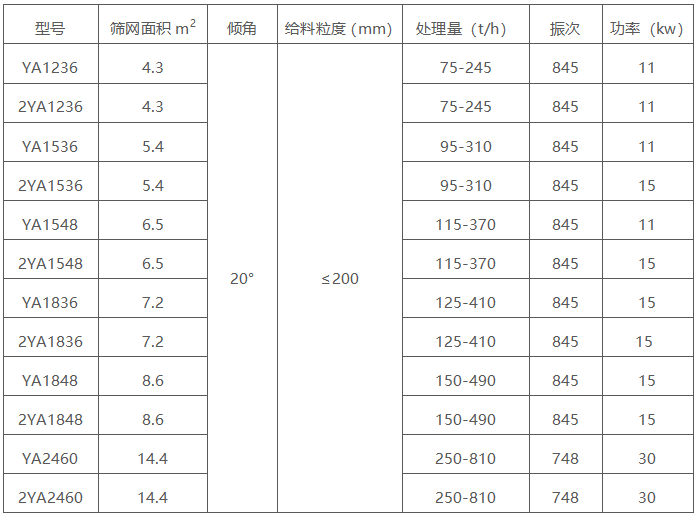

主要技術參數
