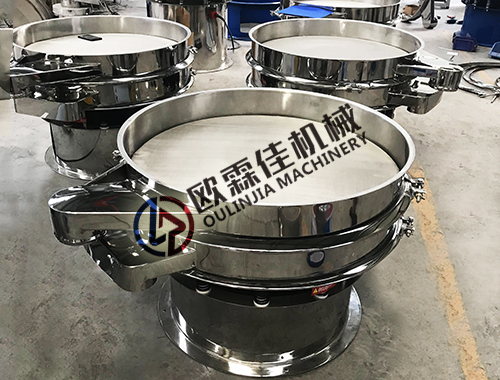

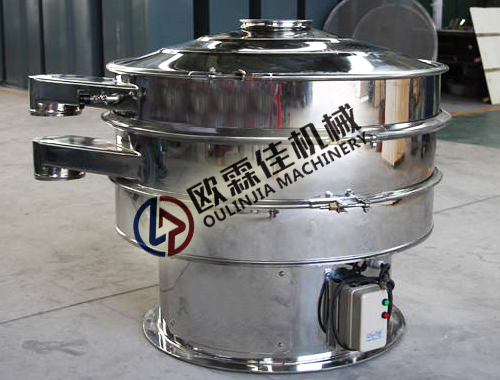

不銹鋼旋振篩是指篩機接觸物料部件與底座均使用304不銹鋼制作(標準旋振篩底座使用碳鋼制作),不銹鋼旋振篩一般為食品、醫藥行業所使用,最大特點是接觸物料不銹鋼部件均為里、外雙面鏡面拋光處理,所有密封件全部使用優質高抗硅膠密封件,該機外觀與內部均整潔干凈,完全符合食品、醫藥行業GMP標準。
不銹鋼旋振篩概述
不銹鋼旋振篩是歐霖佳機械主營產品之一,是一種高精度篩分機,總的功能是把干物料分離成不同的粒徑組或從液體中分離出固體。被篩選物料由篩分機上方進料口落入篩面,物料在離心電機產生的三次元振動下在篩面進行螺旋擴散運動,粒徑較小物料透過篩孔自由落下,每種規格的物料均由可360度任意旋轉排料口自動排出完成篩分工作(圖片中排料口重疊是為運輸方便,實際使用中每一排料口均可360任意旋轉)。
不銹鋼旋振篩具有噪音低、密封性好、效率高、能耗低、操作簡單等特點,設備操作人員可以設定物料穿過篩網的速度和網上運行軌跡,為需要篩分的產品提供較大的處理能力和篩分效率;無論是濕物料或是干物料、重質或輕質、粗?;蚣?xì)粒,均可使用旋振篩進行有效的篩選、除雜、過濾工作。
不銹鋼旋振篩能把各類漿液中的非溶性固體物質迅速排出,并連續排渣;單臺不銹鋼旋振篩過濾量高達100立方。
分級就是把顆粒、粉末分成大小不同的粒子段;單臺不銹鋼旋振篩可配置1-5層篩網能連續分選出2-6個粒級并控制較窄的力度范圍。
工作原理
不銹鋼旋振篩由直立式振動電機作激振源,電機上、下兩端各安裝有偏心塊,將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動,再把這個運動由振動體傳遞給篩面,篩面上的物料運行軌跡呈螺旋式由內向外擴散,故稱作三次元旋振篩。
上部偏心塊產生水平振幅,下部偏心塊產生垂直振幅,通過增加或減少上下偏心塊的重量,可以調節旋振篩的水平或垂直振動幅度,以適合不同比重物料的篩選工作。
調節振動電機上、下兩端偏心塊的相位角,可以改變物料在篩面上的運動軌跡。
工作模擬與行業應用
行業應用
歐霖佳機械生產的不銹鋼旋振篩已廣泛應用于各行各業,為適用更多行業,我公司另可定做各種特殊型號的不銹鋼旋振篩,如加高型、防爆型、移動型、塑料型、強制篩分型、除塵型等特殊型號。
閘門式不銹鋼旋振篩可保證所篩分的物料在篩機內的停留時間,達到精度要求時開啟閘門排出篩上物料,用以保證篩分精度及處理量。
加緣式不銹鋼旋振篩是針對大投料量、防止物料飛濺、易于觀察篩網的機型,特別適用于陶瓷泥漿、顏料等漿液的過濾。
食品:糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、 果汁、面粉、調味品、糊精、飲料、酵母粉等;
醫藥:中西藥粉、中西藥液、工業藥品、醫藥中間體、纖維素等;
新能源:電池材料等;
化工:樹脂、涂料、化妝品、油漆、硅膠、聚乙烯粉、洗衣粉等;
金屬、冶金礦業:鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂、碳化硅、石榴石等;
陶瓷:泥漿、釉料、陶瓷原料等。
標準結構與型號

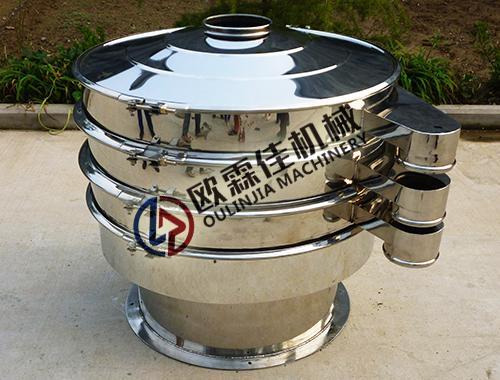

1層式不銹鋼旋振篩安裝1個目數的篩網(例80目),有兩個排料口(上排料口排粗料,下排料口排細料),依次2層安裝2個目數的篩網(例80目、100目)三個排料口,上圖為3層旋振篩,可同時篩分出四種大小不同規格的物料。
不銹鋼旋振篩型號以標準直徑與幾層網架命名。
特點
1、應用范圍廣,各類粉末、顆粒、液體與混合料均可有效篩分;
2、設計精巧耐用效率高、只需要較少的功率消耗;
3、獨特網架設計,篩網壽命長,換網容易,操作簡單,清洗方便;
4、體積小、節省空間,無需地基安裝、移動方便;
5、網孔不堵塞、粉末不飛揚,可以篩分細至500目的顆粒,過濾500目漿液;
6、可根據不同要求,規格從400mm-2000mm,最多可放置5個不同目數的篩網,可以分離出6種不同的粒子段。
部分細節
主要參數

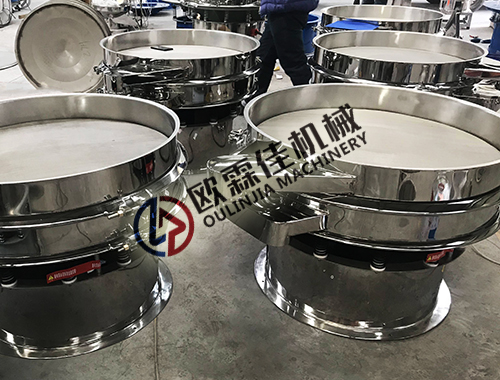

現場應用與易損件
不銹鋼旋振篩易損件主要包括篩網、密封圈、清網彈球與球環。
