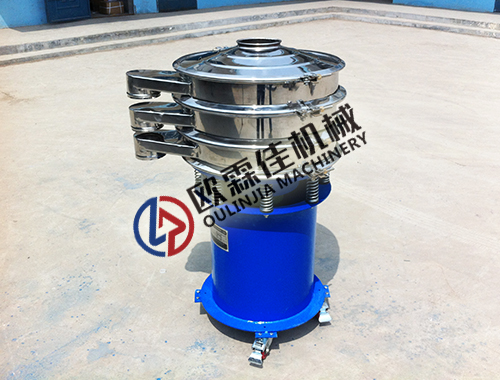

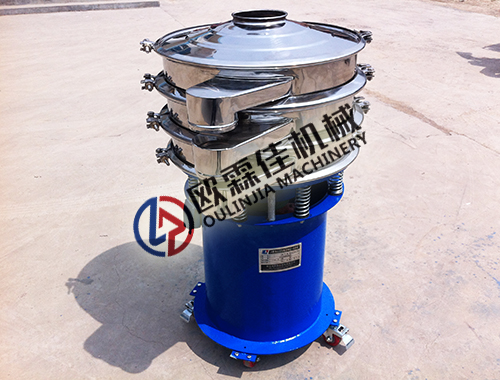

移動型旋振篩底座下部安裝有帶鎖止功能的萬象滑輪,可隨時移動至另一工位進行篩分工作。
三次元旋振篩概述
三次元旋振篩(簡稱“旋振篩”)是歐霖佳機械主營產品之一,是一種高精度篩分機,總的功能是把干物料分離成不同的粒徑組或從液體中分離出固體。被篩選物料由篩分機上方進料口落入篩面,物料在離心電機產生的三次元振動下在篩面進行螺旋擴散運動,粒徑較小物料透過篩孔自由落下,每種規格的物料均由可360度任意旋轉排料口自動排出完成篩分工作(圖片中排料口重疊是為運輸方便,實際使用中每一排料口均可360任意旋轉)。
旋振篩具有噪音低、密封性好、效率高、能耗低、操作簡單等特點,設備操作人員可以設定物料穿過篩網的速度和網上運行軌跡,為需要篩分的產品提供較大的處理能力和篩分效率;無論是濕物料或是干物料、重質或輕質、粗?;蚣毩?,均可使用旋振篩進行有效的篩選、除雜、過濾工作。
旋振篩能把各類漿液中的非溶性固體物質迅速排出,并連續排渣;單臺旋振篩過濾量高達100立方。
分級就是把顆粒、粉末分成大小不同的粒子段;單臺旋振篩可配置1-5層篩網能連續分選出2-6個粒級并控制較窄的力度范圍。
工作原理
三次元旋振篩由直立式振動電機作激振源,電機上、下兩端各安裝有偏心塊,將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動,再把這個運動由振動體傳遞給篩面,篩面上的物料運行軌跡呈螺旋式由內向外擴散,故稱作三次元旋振篩。
上部偏心塊產生水平振幅,下部偏心塊產生垂直振幅,通過增加或減少上下偏心塊的重量,可以調節旋振篩的水平或垂直振動幅度,以適合不同比重物料的篩選工作。
調節振動電機上、下兩端偏心塊的相位角,可以改變物料在篩面上的運動軌跡。
工作模擬與行業應用
標準結構與型號
1層式旋振篩安裝1個目數的篩網(例80目),有兩個排料口(上排料口排粗料,下排料口排細料),依次2層安裝2個目數的篩網(例80目、100目)三個排料口,上圖為3層旋振篩,可同時篩分出四種大小不同規格的物料。
三次元旋振篩型號以標準直徑與幾層網架命名。
部分細節
主要參數
